双向土工格栅设备施工时需要注意的细节

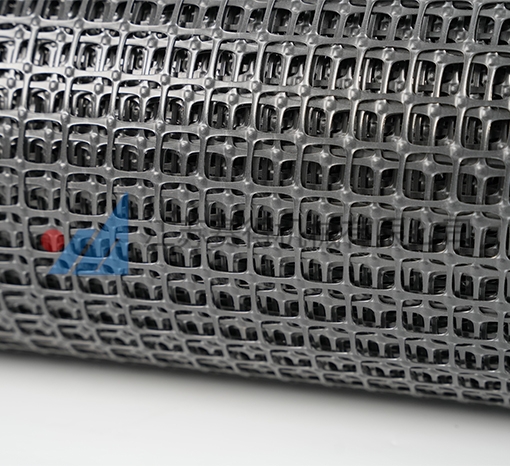

双向土工格栅作为一种常用的路基、路面、堤坝及边坡加固材料，具有拉伸强度高、变形小、耐腐蚀、耐老化等特点。为了充分发挥其加筋、稳定和增强土体的作用，施工过程必须严格控制每一个环节，包括材料验收、场地处理、铺设方式、连接方式、填料要求及压实工艺等。以下从施工准备、工艺流程、质量控制和安全管理等方面系统阐述双向土工格栅设备施工时应注意的细节。

一、施工准备阶段的注意事项

1. 材料检查与验收

在施工前应对土工格栅进行严格验收，确保其性能符合设计要求。验收内容包括：

外观检查：格栅应无明显破损、撕裂、折皱、污染或变形。

规格型号核对：包括格栅的拉伸强度、网孔尺寸、幅宽、延伸率等是否满足设计要求。

生产厂家及合格证：检查产品合格证、检测报告、出厂证明及相关技术说明。

存放要求：材料应存放于干燥、遮阴环境，避免暴晒、雨淋和机械损伤。

2. 施工现场调查

施工区域必须经过现场踏勘，重点关注：

地基的承载力及压实情况;

场地的平整度、坡度和排水条件;

可能影响铺设的障碍物(树根、石块、建筑废渣等)。

施工前应按照设计要求对场地进行平整，确保基底平整稳固，以防止铺设后产生局部沉陷。

3. 施工设备和人员培训

为保障施工质量，施工团队需熟悉以下内容：

双向土工格栅的铺设方向及连接方法;

格栅张拉设备使用方法;

填料压实机械的操作规范;

施工安全注意事项。

二、双向土工格栅铺设工艺及注意事项

1. 基底处理要求

基底的平整度直接决定土工格栅的铺设质量，需做到：

清除杂物、树根、软弱层和尖石;

基底压实度应满足设计要求(一般≥85%~90%);

对松软地基需进行换填、碾压或其他加固处理。

基底表面不得有尖锐物，以防刺破格栅。

2. 铺设方向及张拉要求

铺设方向：

双向土工格栅在两个方向均具有较高强度，铺设时通常按卷材方向展开，使主强度方向与道路中心线或受力方向一致。

张拉要求：

铺设过程中格栅应保持拉平状态，不得产生扭曲、皱褶或凸起。张拉时应：

采用人工或轻便机械进行平整拉伸;

使格栅保持与基底紧密贴合;

不需要过度张拉，以避免造成结构破坏。

铺设方式：

格栅应顺直铺设，不得出现蛇形铺设。铺设过程中应采取固定措施(如U型钉、沙袋压实等)，防止被风吹起或移位。

3. 搭接方式与固定方法

横向与纵向搭接长度

一般搭接长度为：

纵向搭接≥30cm～40cm

横向搭接≥20cm～30cm

对软弱地基可适当增加搭接长度，确保整体强度。

搭接方法

有两种常见方式：

简单搭接：常用于承载相对较小的场合;

绑扎连接：采用塑料带或细铁丝固定，提高整体稳定性。

固定方式

采用U 型钉、钢钎或砂袋压重固定;

固定间距一般 1.0m～2.0m;

在大风天气或基底松软区域增加固定点。

4. 填料选择及铺设注意事项

填料要求

选用级配良好、粒径适宜、不含尖石块的砂砾、碎石或石灰土;

填料最大粒径宜不超过 50mm，以免刺破格栅;

填料应具有良好压实性能和抗剪强度。

填料铺设

填料应从一端均匀卸载，严禁直接倾倒在格栅上造成冲击;

不可使用推土机直接在格栅上原地推料，以免格栅受力不均;

应沿铺设方向前进，确保填料均匀覆盖。

填料高度

在格栅上方的初始覆盖层厚度应≥15cm;

对于重型压实机械，覆盖层厚度应≥30cm。

5. 压实工艺与质量控制

压实顺序

采用由边向中、由轻到重、分层压实的施工方法;

初压可采用轻型振动碾，待覆盖层厚度达要求后再使用重型机械。

压实质量

压实度应达到设计要求(一般≥90%～95%);

不得出现弹簧土、空鼓或裂缝等现象;

严禁压路机直接在裸露的格栅上碾压。

施工过程中检查要点

格栅是否出现破损;

格栅是否被拉偏;

填料是否均匀分布;

搭接部分有无位移或脱开。

如发现问题，应及时修补或重新铺设。

三、施工质量控制与验收标准

1. 关键控制点

格栅平整度和张拉度;

搭接长度是否满足要求;

固定点布置是否牢固稳定;

填料是否符合粒径与压实要求;

压实度是否达标。

2. 常见质量问题及处理措施

格栅起皱或起拱

原因：基底不平或张拉不到位;

措施：调整基底平整度，重新张拉铺设。

搭接不足或错位

原因：铺设不规范;

措施：重新铺设搭接部分，必要时增加固定点。

格栅被刺破或损坏

原因：填料含尖石，机械操作不规范;

措施：更换损坏部位，禁止尖锐物料，改进操作流程。

填料不均匀或压实不足

原因：不按分层施工;

措施：局部返工，重新进行填筑及压实。

四、安全管理与施工环境要求

施工安全

施工人员应佩戴安全帽、防滑鞋、手套等;

机械作业区域设置警示标志，保持操作距离;

垃圾和废料及时清理，保持施工通道畅通。

环境要求

雨天应暂停铺设工作，以免基底受潮变软;

强风天气要增加沙袋或固定点，防止格栅被吹起;

高温暴晒环境下应避免长时间裸露放置材料。

五、结语

双向土工格栅在道路、铁路、水利及各种基础工程中广泛应用，其施工质量直接影响整个工程的稳定性与使用寿命。在施工过程中，必须严格按照规范操作，从材料验收到铺设细节、搭接固定、填料与压实再到后期验收，每一步都需要技术人员认真把控。只有通过严谨的施工工艺和有效的质量控制，才能确保土工格栅的加筋效果充分发挥，保证工程的安全、耐久和经济性。
